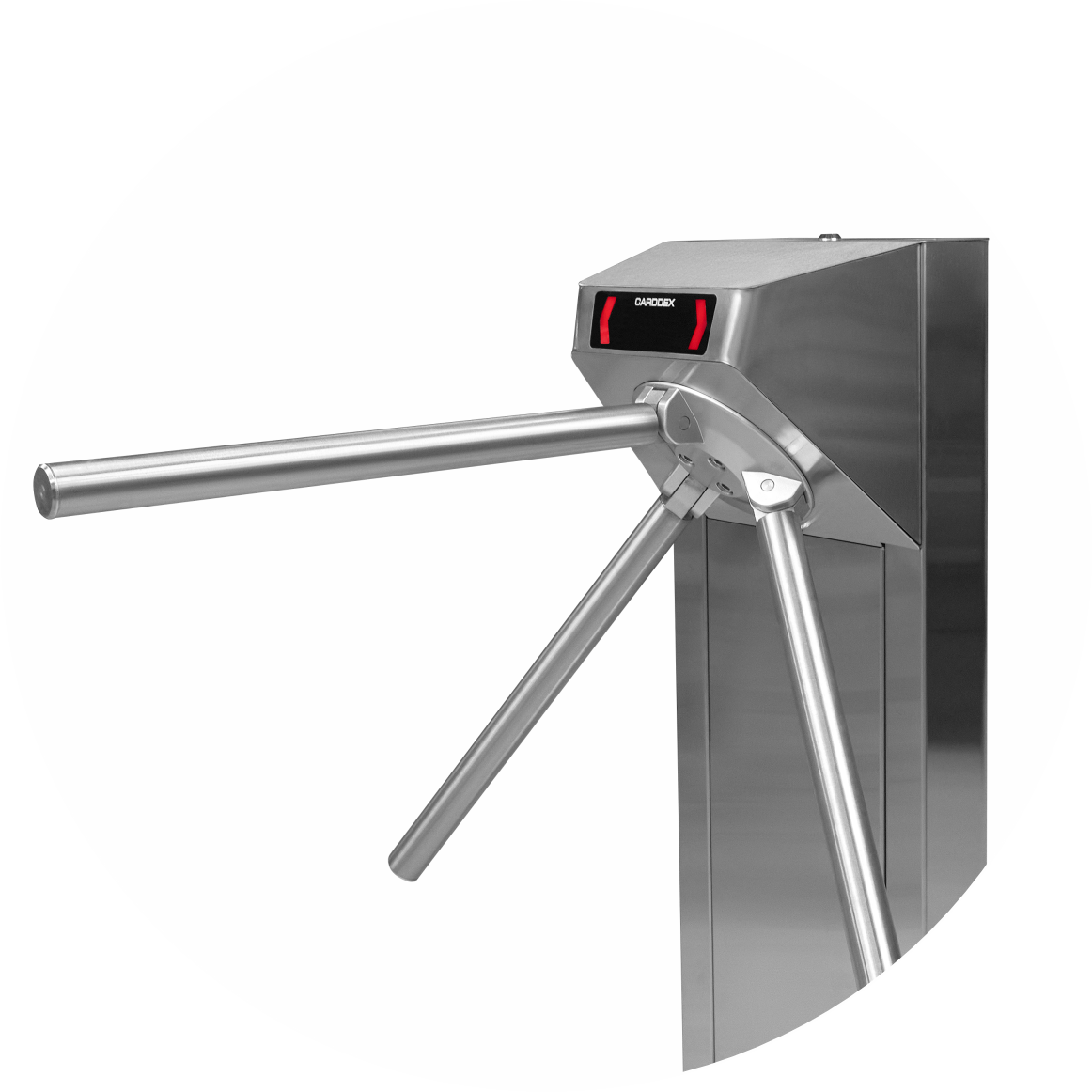

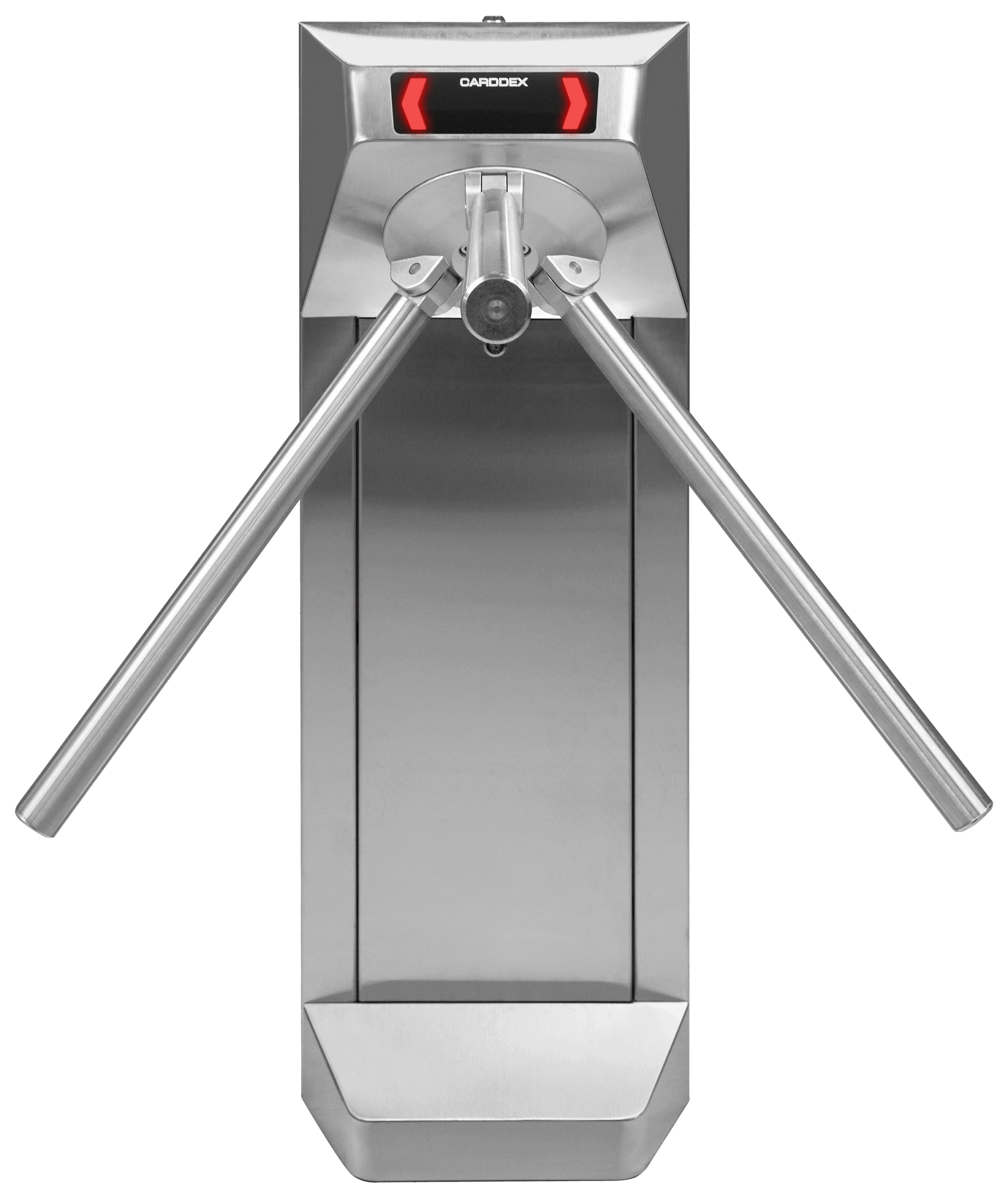

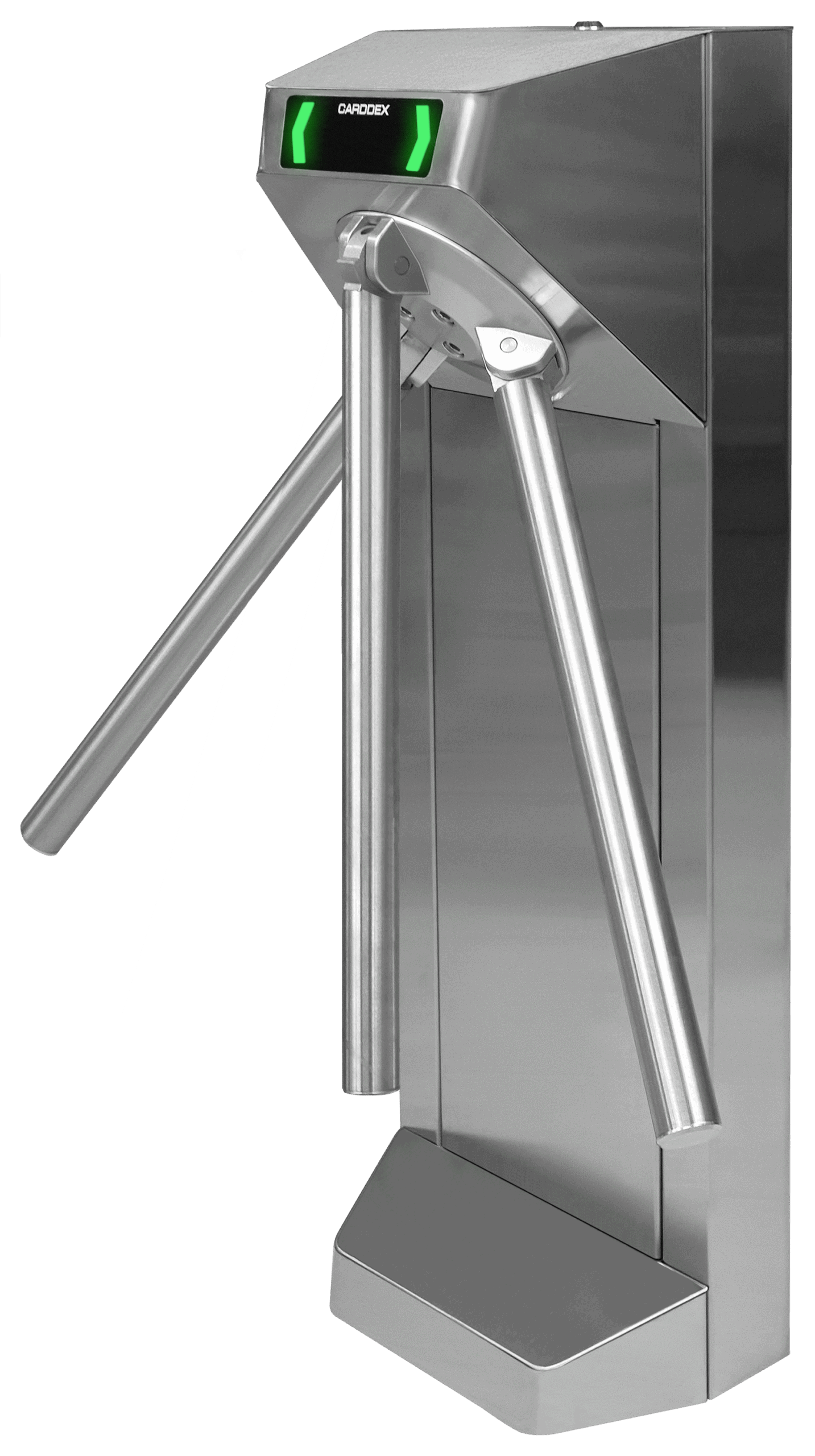

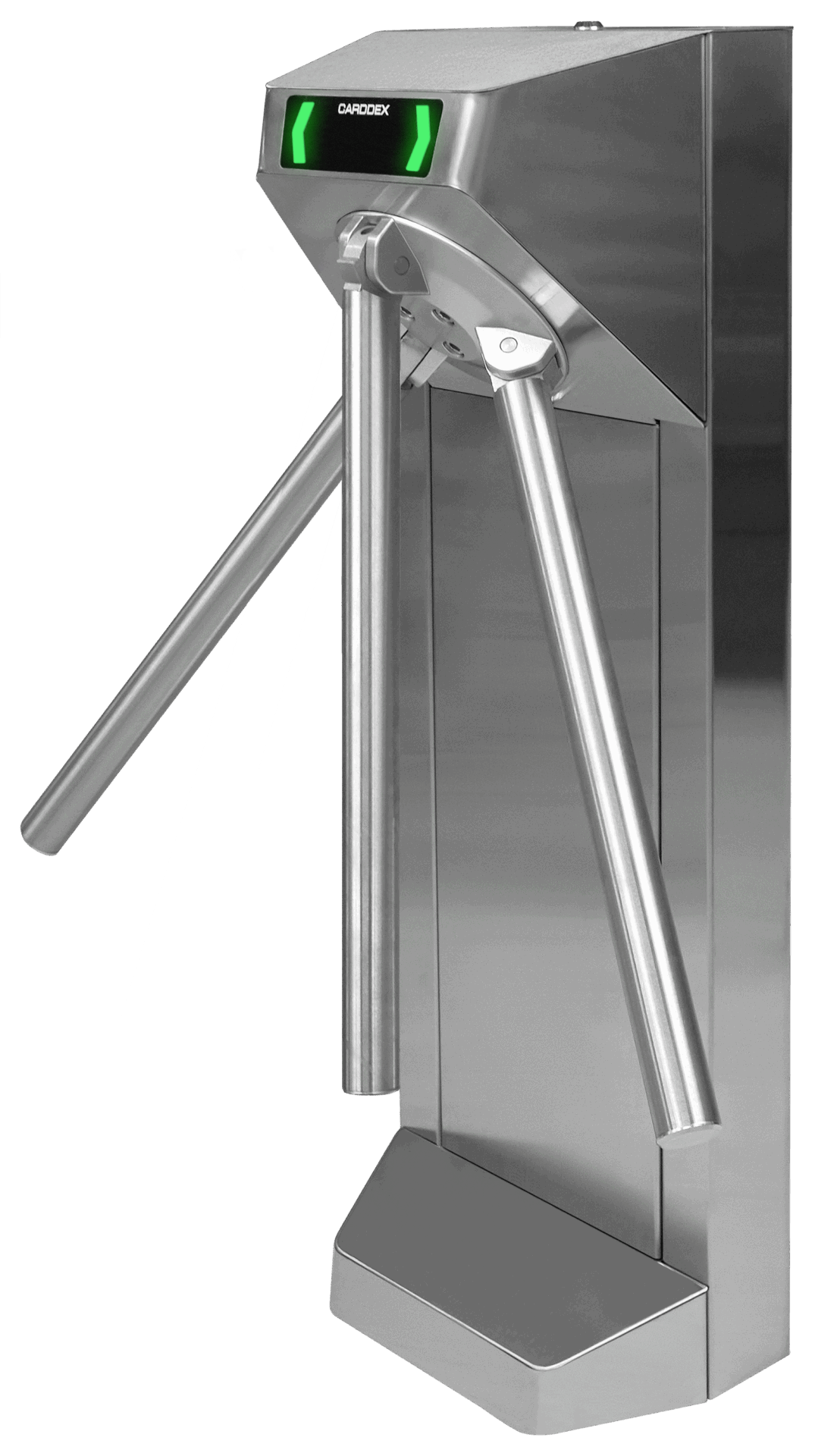

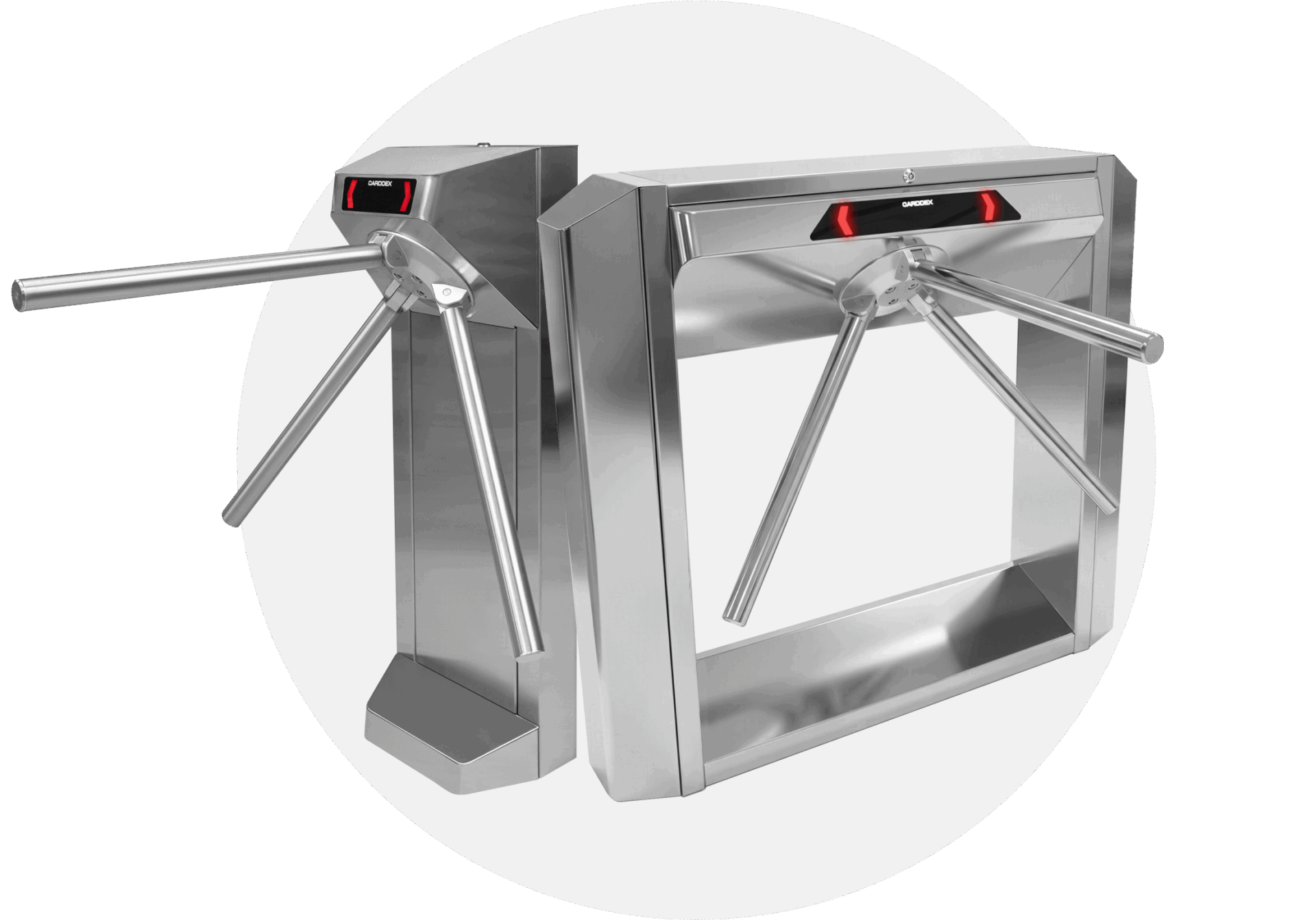

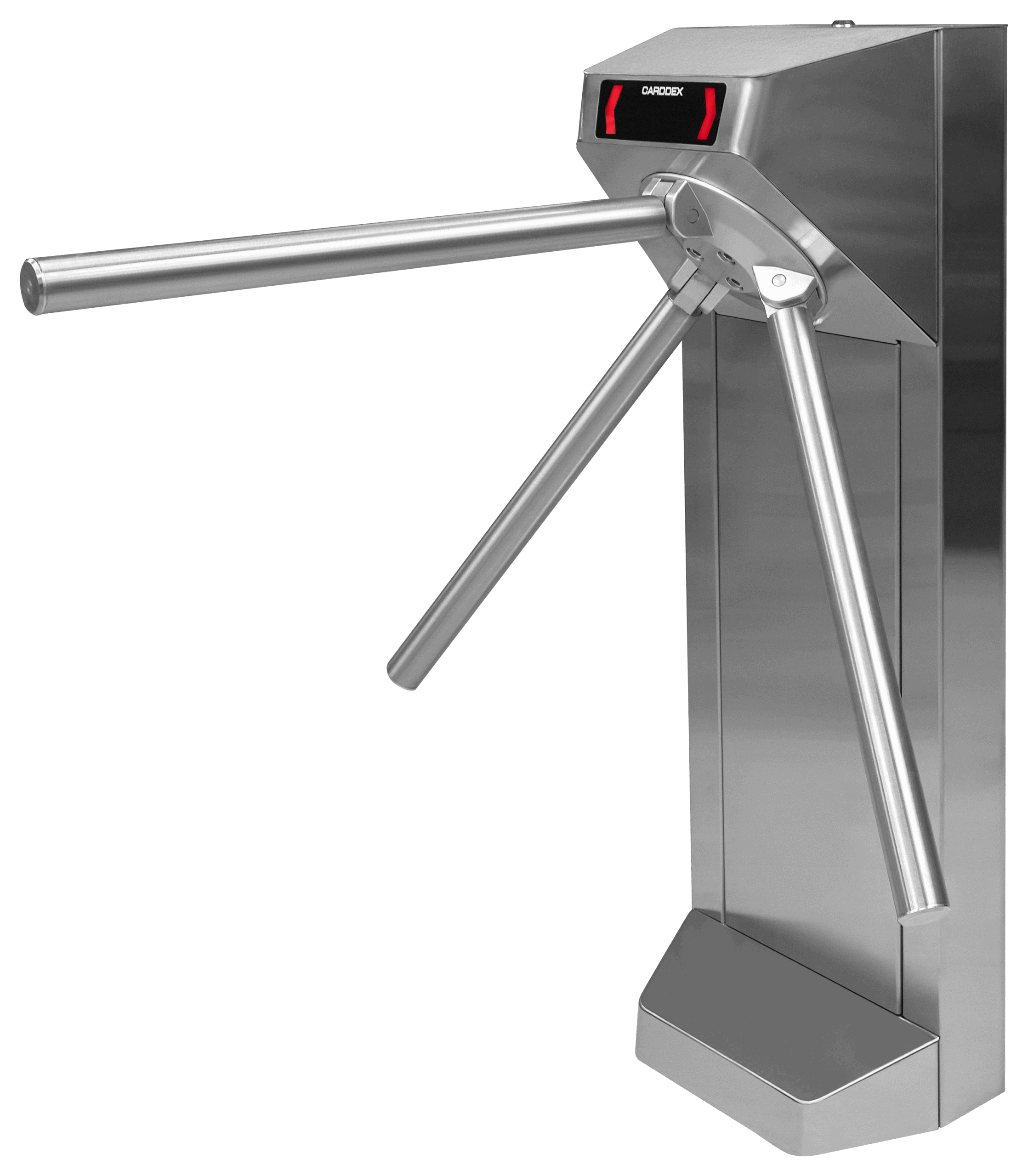

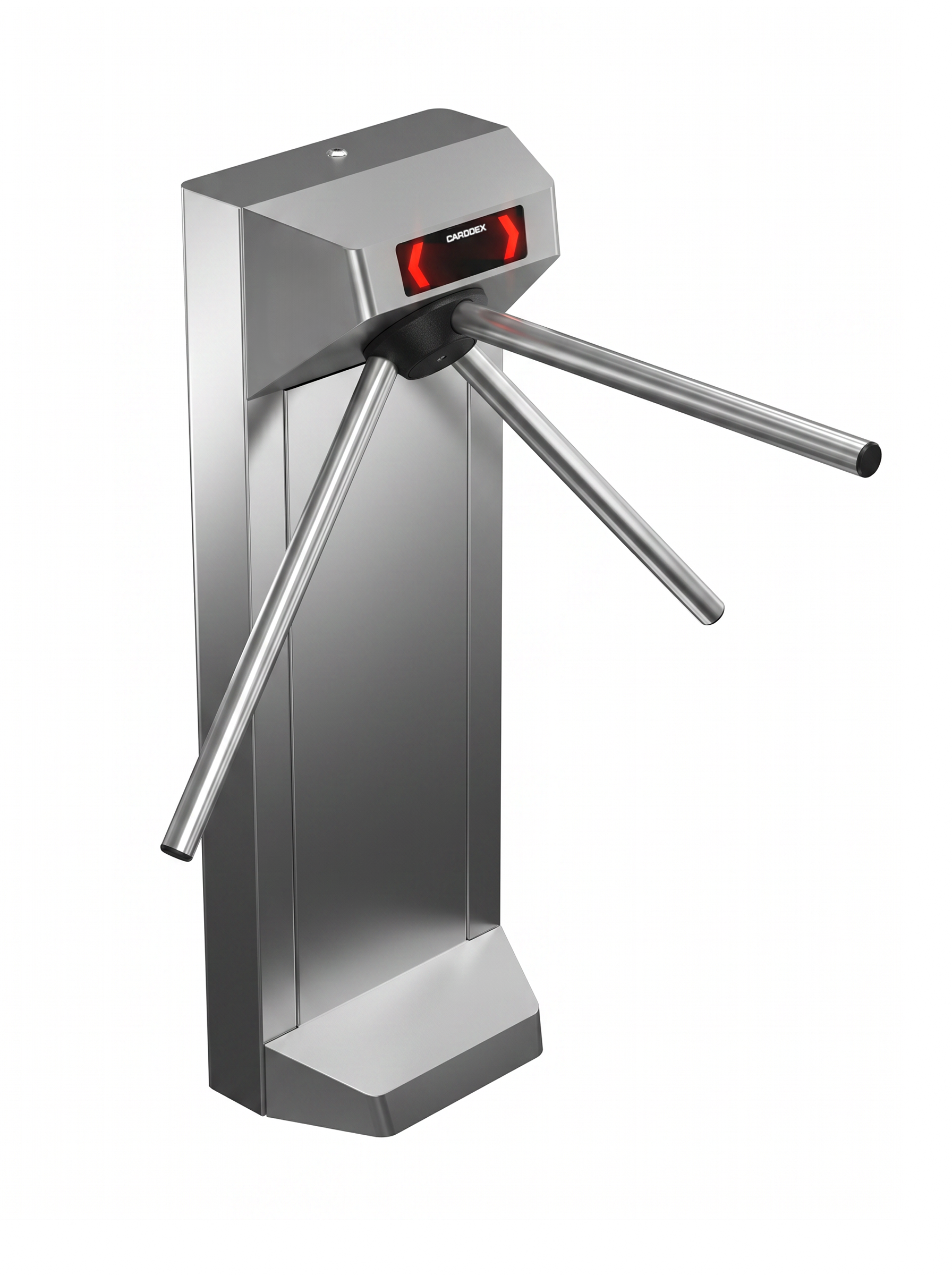

Турникеты и электронные проходные серии «STL»

Система автоматической «Антипаники»
4 варианта исполнения корпусов
Модульная архитектура электроники
Гидравлическая демпфирующая система
Сетевые подключения по Ethernet/RS-485
Идентификации по RFID, QR, Face-ID, BLE

Особенности

•
Плавная и бесшумная работа
•
Повышенная надежность
•
Простой и удобный монтаж
•
Привлекательная стоимость
•
Гарантия производителя 5 лет
•
Срок службы 12 лет
•
Многофункциональные контроллеры
•
Многообразие вариантов комплектаций

Характеристики

Характеристики

  • Идентификация
    Бесконтактные RFID-ключи, Face-ID, BLE
  • Контроль разовых посещений
    Билетный доступ по QR-коду
  • Контроль гостевого доступа
    Считывание QR-кодов со смартфонов или с бумажных носителей
  • Однократный проход
    до 35 человек в минуту
  • Свободный проход
    60 человек в минуту
  • Напряжение питания
    12 V
  • Средний ток потребления
    от 0,6 до 6 А
  • Диапазон температур
    +1…+45 C
  • Средняя наработка на отказ
    5 000 000 проходов
  • Тип механизма
    нормально - открытый
  • Габариты компактного корпуса без планок
    435х260х1045 мм
  • Габариты компактного корпуса с планками
    740х759х1045 мм
  • Габариты навесного корпуса без планок
    350х255х333 мм
  • Габариты навесного корпуса с планками
    740х757х662 мм
  • Габариты тумбового корпуса без планок
    268х890х1054 мм
  • Габариты тумбового корпуса с планками
    756х890х1054 мм
  • Габариты двухпроходного корпуса без планок
    435х514х1045 мм
  • Габариты двухпроходного корпуса с планками
    740х1517х1045 мм
  • Рекомендуемая ширина прохода
    550 мм
  • Масса компактного турникета/ЭП (нетто)
    не более 35 кг
  • Масса навесного турникета (нетто)
    не более 17 кг
  • Масса тумбового турникета/ЭП (нетто)
    не более 45 кг
  • Масса двухпроходного турникета/ЭП (нетто)
    не более 54 кг
  • Средний срок службы
    12 лет
Стандартное цветовое исполнение
RAL 7035
от 40 780 Р
Прайс-лист
/

Лучшее сочетание цены, качества и функциональности

Серия «STL» - это современные и качественные турникеты и электронные проходные с функцией автоматического освобождения прохода при отключении электропитания или в случаях массовой эвакуации. Эргономичный дизайн и элегантный внешний вид турникетов этой серии позволяют вписать их практически в любой интерьер.

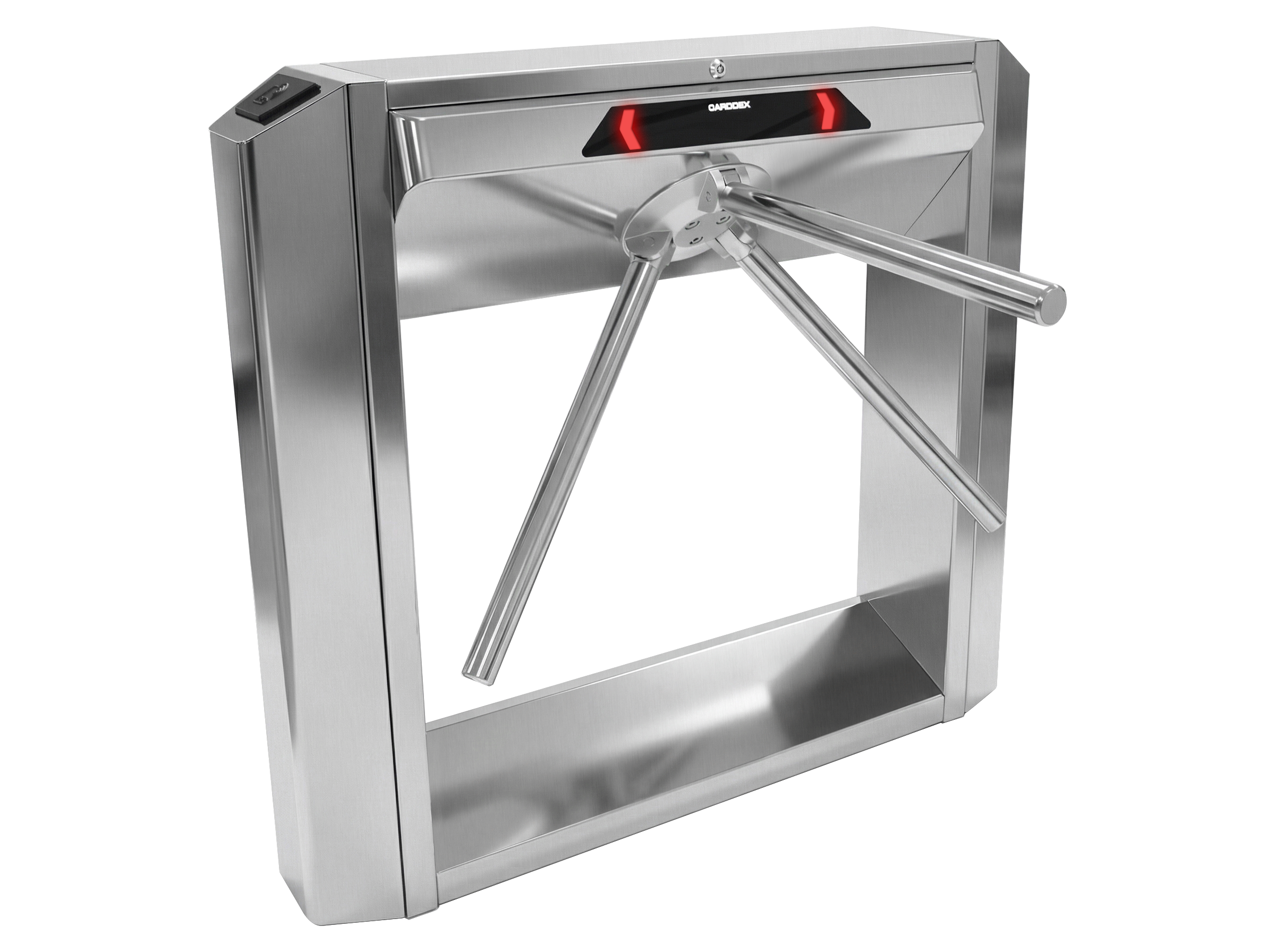

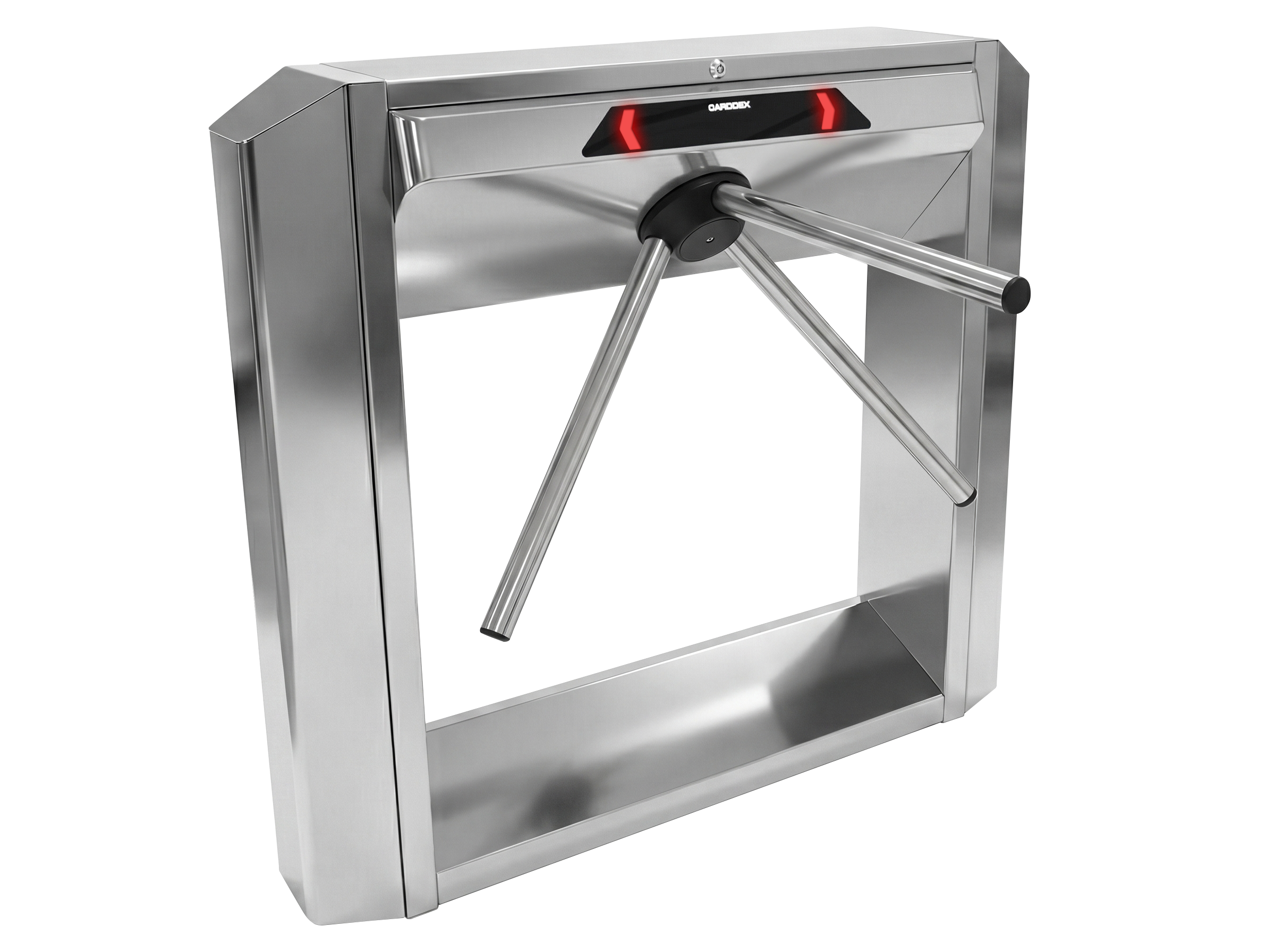

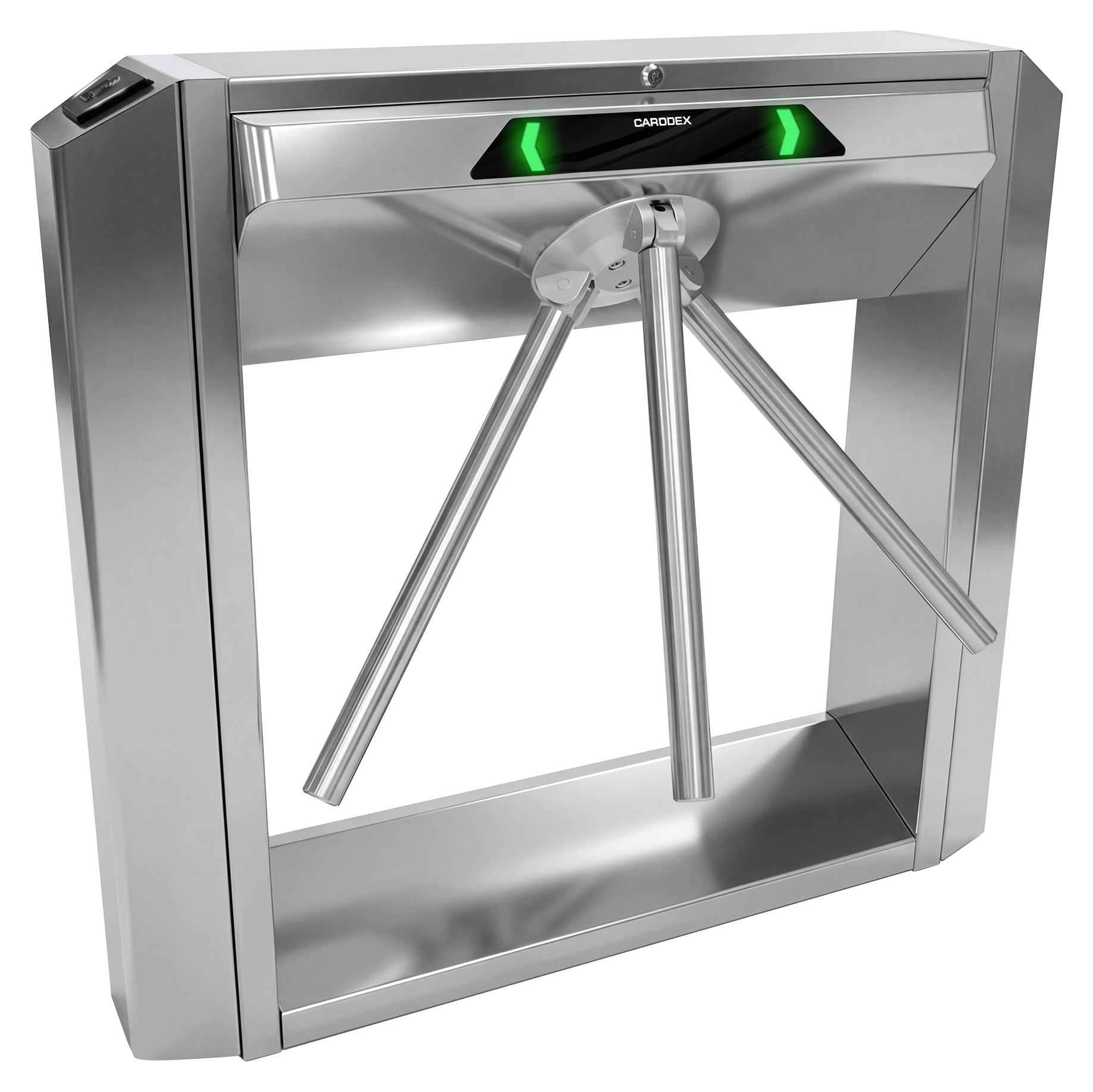

Данная серия выпускается в четырех вариантах корпусов – 3 варианта компактных корпусов и один тумбовый. Турникеты комплектуются автоматическими преграждающими планками диаметром 38 мм в исполнении из анодированного алюминия или шлифованной нержавеющей стали. Благодаря широкому выбору встраиваемых модулей, на базе турникетов серии «STL» можно легко создавать различные варианты комплектаций для решения практически любых задач контроля и управления доступом.

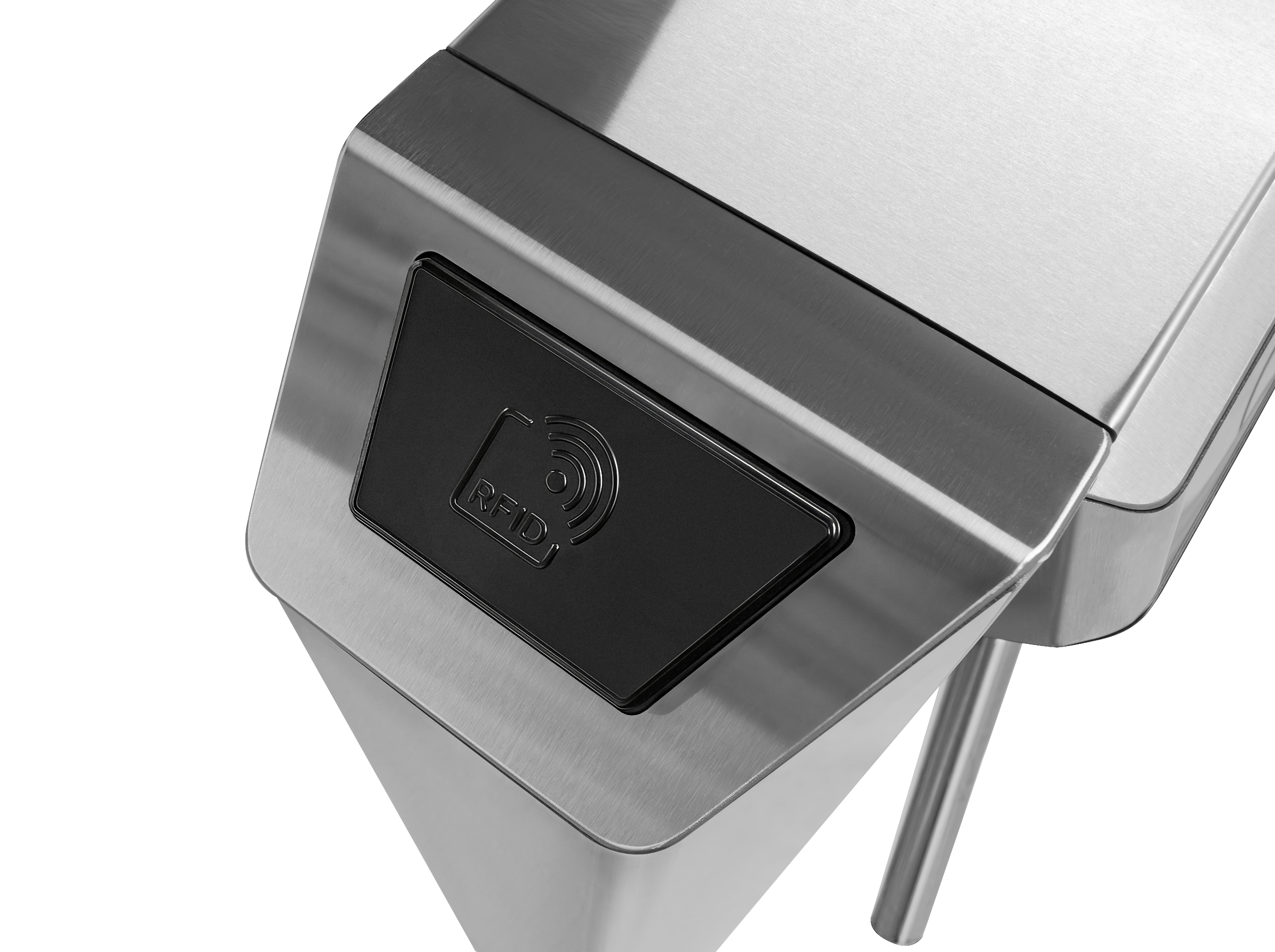

RFID
QR-сканеры
RS-485
Wi-Fi
Ethernet
Разовые
посещения
Распознавание
лица
Датчики
несанкционированного
прохода

Надежная механика

Оптические датчики
Система демпфирования
Система блокировки
Линейный электромагнит
Система доворота
Механизм опрокидывания планок

Серия турникетов «STL» оснащается надежным механизмом с функцией автоматической «Антипаники» CARDDEX «ТM-2». Его мягкость и бесшумность работы способны вас удивить. Гидравлический демпфер повышает плавность и долговечность, а встроенный блок оптических датчиков в сочетании с системой доворота, всегда четко возвращает преграждающие планки турникета в исходное положение.

Механизм является нормально-открытым, что позволяет в несколько раз сократить энергопотребление и увеличить срок службы турникета до 12 лет.

Многофункциональная электроника

Благодаря своей модульной архитектуре серия «STR» позволяет создавать множество разнообразных конфигураций для формирования необходимых решений в области систем контроля и управления доступом.

Контроллер CARDDEX «CBU-240»


Контроллер CARDDEX «CBU-240» предназначен для работы в составе турникетов серии «STX» в случаях, когда к функциональному наполнению электроники предъявлены стандартные требования.
Подробнее
Контроллер CARDDEX «CBU-280»


Контроллер CARDDEX «CBU-280» предназначен для работы в составе электронных проходных серии «STX» в случаях, когда к функционалу электроники предъявлены расширенные требования.
Подробнее

Контроллер CARDDEX «CBU-240»

Контроллер CARDDEX «CBU-240» предназначен для работы в составе турникетов серии «STR» в случаях, когда к функциональному наполнению электроники предъявлены стандартные требования.

Данный контроллер имеет следующие технические особенности:
  • Контроль работы механизма CARDDEX «ТM-1»;
  • Простота в эксплуатации и обслуживании;
  • Управление светодиодной индикацией турникета;
  • Возможность подключения контроллеров СКУД сторонних производителей по принципу «Сухой контакт»;
  • Подключение датчиков несанкционированного прохода;
  • Наличие входа сигнала "тревога";
  • Наличие выходов детектора факта прохода.

Контроллер CARDDEX «CBU-280»

Контроллер CARDDEX «CBU-280» предназначен для работы в составе электронных проходных серии «STR» в случаях, когда к функционалу электроники предъявлены расширенные требования.

Данный контроллер имеет следующие технические особенности:
  • Данный контроллер имеет следующие технические особенности:
  • Контроль работы механизма CARDDEX «ТM-1»;
  • Простота первоначальной конфигурации, эксплуатации и обслуживания;
  • Поддержка автономного режима работы;
  • Возможность подключения контроллеров СКУД сторонних производителей по принципу «Сухой контакт»;
  • Поддержка работы со считывателями бесконтактных идентификаторов сторонних производителей по интерфейсу Wiegand 26/34;
  • Поддержка интерфейса RS-485;
  • Поддержка интеграции с программным обеспечением CARDDEX IMS;
  • Поддержка журнала регистрации событий контроллера. События сохраняются при потере питания;
  • Поддержка всех дополнительных модулей CARDDEX, расширяющих функционал электронной проходной;
  • Подключение датчиков несанкционированного прохода;
  • Возможность самостоятельного принятия решения о проходе на основании анализа предъявляемых идентификаторов. Номера разрешенных идентификаторов хранятся в постоянной памяти контроллера;
  • Управление дополнительными параметрами и режимами работы, используя программное обеспечение CARDDEX IMS.
Консультация производителя

Здесь Вы можете задать интересующие Вас вопросы, выразить своё мнение или оставить предложение.

Отдел продаж: 8 (499) 643-33-69
Техническая поддержка: 8 (800) 333-93-36
Нажимая на кнопку, я даю согласие на обработку персональных данных
Выбрать представителя в своём регионе

Опции и дополнительные модули

Благодаря своей модульной архитектуре серия «STL» позволяет создавать множество разнообразных конфигураций для формирования необходимых решений в области систем контроля и управления доступом.

Прайс-лист
  • Изображение модуля
    Автоматические преграждающие планки «Антипаника»
    9 100 Я
  • Изображение модуля
    Модуль идентификации по Face-ID
    31 360 Я
  • Изображение модуля
    Модули RFID-считывателей
    2 830 Я
  • Изображение модуля
    Модуль доступа по QR-кодам и RFID
    21 790 Я
  • Изображение модуля
    Комплект датчиков несанкционированного прохода
    3 130 Я
  • Изображение модуля
    Модуль сетевого подключения по Ethernet
    7 840 Я
  • Изображение модуля
    Модуль управления по Wi-Fi
    3 670 Я
  • Автоматические преграждающие планки «Антипаника»
    «PPA-07X» 9 100 Я
    «PPS-07X» 10 500 Я

    Комплект преграждающих планок «PPA–07X» состоит из трёх преграждающих планок, выполненных из анодированного алюминия. Основным преимуществом данных планок является привлекательная цена в сочетании с высоким качеством исполнения.

    Комплект преграждающих планок «PPS–07X» состоит из трёх преграждающих планок, выполненных из шлифованной нержавеющей стали. Исполнение из нержавеющей стали обеспечивает наиболее высокую прочность и эстетичный внешний вид.

    Позволяют перекрывать зону прохода шириной 500 мм.

    Модуль идентификации по Face-ID
    «U1-T» 31 360 Я

    Модуль предназначен для организации контроля доступа посредством идентификации биометрических признаков лица человека. Терминал оснащён видеомодулем с двумя КМОП-матрицами Sony с высокой чувствительностью. Встроенные алгоритмы позволяют определить, надета ли на лицо человека маска, и исключают возможность прохода по фотографии. Для наблюдения в полной темноте предусмотрена встроенная светодиодная подсветка.

    Технические характеристики:

    • Рабочее напряжение: 12В;
    • Ток потребления: 900мА;
    • Сенсор: 2Мп;
    • Чувствительность: 0.01Лк (день), 0.001Лк (ночь);
    • Соотношение сигнал/шум: более 50дБ;
    • Управление скоростью затвора: автоматически;
    • Дальность распознавания лиц: 2м;
    • Емкость базы данных лиц: 10000 лиц;
    • Сетевой интерфейс: RJ-45 10BASE-T/100 BASE-TX;
    • Поддержка интерфейса wiegand: Wiegand-26, Wiegand-34 (генерирование кода карты при распознавании лица);
    • Дополнительные входы: кнопка запроса на проход, датчик двери;
    • Формат сжатия видео: H.265, H.264, MJPEG;
    • Разрешение видео: до 1920х1080;
    • Частота кадров: до 25к/с;
    • Поддержка сетевых протоколов: TCP/IP, UDP, RTP, RTSP, HTTP, DNS, DDNS, DHCP, SMTP, UPNP, MQTT;
    Модули RFID-считывателей
    «RE‑02L» 2 830 Я
    «RM‑02L» 5 690 Я

    Встраиваемые модули RFID считывателей «RE-02L» и «RM-02L» предназначены для организации доступа пользователям посредством авторизации бесконтактными идентификаторами стандартов EM-Marin или Mifare.

    Характеристики считывателей EM-Marin «RE-02L»:

    • поддерживаемые стандарты идентификаторов: EM4100;
    • рабочая частота: 125 КГц;
    • рабочее напряжение: 5 В;
    • потребляемый ток: 50 мА;
    • рабочий диапазон температур: 0 до +45;
    • дальность считывания: до 40 мм.

    Характеристики считывателей Mifare «RM-02L»:

    • поддерживаемые стандарты идентификаторов: Mifare 1K, Mifare 4K, Mifare Ultralight;
    • рабочая частота: 13,56 МГц;
    • рабочее напряжение: 5В;
    • потребляемый ток: <100 мА;
    • рабочий диапазон температур: 0 до +45;
    • дальность считывания: до 40 мм.
    Модуль доступа по QR-кодам и RFID
    «QRE-05L» 21 790 Я

    Модули гостевого доступа по QR-кодам предназначены для использования в турникетах, расположенных на различных объектах, где помимо использования смартфонов с идентификацией по Bluetooth или EM-Marin необходима организация доступа по разовым гостевым пропускам.

    В данном случае, гостевой доступ осуществляется посредством считывания QR-кодов со смартфонов посетителей или с бумажных носителей, распечатанных и выданных на проходной.

    Данное решение является альтернативой устаревшей системы использования картоприемников для гостевого доступа и имеет ряд существенных плюсов как по функционалу, так и по стоимости.

    Характеристики модуля гостевого доступа по QR-кодам «QRE-05L»

    Технические характеристики 2D сканера:

    • Поддерживаемые стандарты: EAN-8, EAN-13, UPC-A, UPC-E, Code 39, Code 93, Code 128, EAN128, Codabar, Industrial 2 of 5, Interleave 2 of 5, Standard 25, Matrix 2 of 5, MSI, GS1, PDF417, MicroQR, DataMatrix, QR, HanXin, Aztec.
    • Скорость сканирования: 1300 раз в секунду.
    • Минимальный процент контрастности распознаваемого текста: 20%.
    • Допустимая освещенность окружающей поверхности: 0-120000 лк.
    • Напряжение питания: 5В.
    • Потребляемый ток: <200мА.

    Считыватель EM-Marin:

    • поддерживаемые стандарты идентификаторов: EM4100;
    • рабочая частота: 125 КГц;
    • рабочее напряжение: 5 В;
    • потребляемый ток: 50 мА;
    • рабочий диапазон температур: 0 до +45;
    • дальность считывания: до 40 мм.

    Характеристики модуля гостевого доступа по QR-кодам «QRB-05L»

    Технические характеристики 2D сканера:

    • Поддерживаемые стандарты: EAN-8, EAN-13, UPC-A, UPC-E, Code 39, Code 93, Code 128, EAN128, Codabar, Industrial 2 of 5, Interleave 2 of 5, Standard 25, Matrix 2 of 5, MSI, GS1, PDF417, MicroQR, DataMatrix, QR, HanXin, Aztec.
    • Скорость сканирования: 1300 раз в секунду.
    • Минимальный процент контрастности распознаваемого текста: 20%.
    • Допустимая освещенность окружающей поверхности: 0-120000 лк.
    • Напряжение питания: 5В.
    • Потребляемый ток: <200мА.

    Технические характеристики считывателя:

    • Поддерживаемые стандарты Bluetooth: V4.0 BLE;
    • Рабочее напряжение: 12В;
    • Потребляемый ток: 100мА;
    • Рабочая частота беспроводного канала передачи данных: 2,4 GHz;
    • Поддерживаемый уровень мощности сигнала: -23dBm, -6dBm, 0dBm, 6dBm;
    • Рабочий диапазон температур: 0 до +45;



    Комплект датчиков несанкционированного прохода
    «SPA-01» 3 130 Я
    «SPL-01» 6 110 Я

    Комплект датчиков несанкционированного прохода «SPA-01» предназначен для фиксации несанкционированного доступа через турникет, устанавливаются в корпус. При возникновении факта несанкционированного доступа, через зону прохода турникета, включается звуковое оповещение.

    Комплект датчиков несанкционированного прохода «SPL-01» предназначен для фиксации несанкционированного доступа через турникет, устанавливаются в корпус. При возникновении факта несанкционированного доступа, через зону прохода турникета, включается звуковое оповещение и световая индикация.

     При работе турникетов совместно с модулем датчиков в составе СКУД CARDDEX «IMS» данные о попытке несанкционированного проникновения поступают на панель управления охранника-оператора, сопровождаясь при этом фото - или видеофиксацией нарушителя.



    Модуль сетевого подключения по Ethernet
    «ETH-150» 7 840 Я

    Модуль предназначен для организации обмена данными между устройствами управления, подключенными посредством сети, поддерживающей набор стандартов Ethernet и исполнительными устройствами, подключенными посредством сети стандарта RS-485, а также оборудованием производства компании CARDDEX, оснащенным разъемом интерфейса «EP-2000». Наличие дополнительных интерфейсов передачи данных позволяет подключать к модулю широкий круг периферийных устройств.

    Технические характеристики:

    • Рабочее напряжение: 12В;
    • Ток потребления (только модуль): до 300мА;
    • Поддерживаемые стандарты сетевого интерфейса: 10BaseT/100BaseTX;
    • Поддержка интерфейсов RS-485: 3 ед.;
    • Поддержка интерфейса EP-2000: 1 ед.;
    • Поддержка интерфейса Wiegand26 /34 для подключения считывателей: 2 ед;
    • Наличие интерфейсов для подключения дополнительного оборудования: 2 ед.
    Модуль управления по Wi-Fi
    «WF-01» 3 670 Я

    Встроенный Wi-Fi модуль предназначен для подключения беспроводных пультов дистанционного управления турникетами. Это позволяет существенно упростить монтаж, не прокладывая дополнительные коммуникации к месту нахождения охранника оператора.

    Характеристики:

    • Рабочее напряжение: 12 - 24В;
    • Ток потребления: 80мА;
    • Поддержка работы в составе сетей стандарта 802.11b/g/n;
    • Выходная мощность в режиме 802.11b: 19.5dBm;
    • Наличие выходов управления с типом «сухой контакт»: 3.
Софт

Программное обеспечение

Программное обеспечение CARDDEX IMS разработано нашей компанией для решения задач контроля доступа, учета рабочего времени сотрудников и регистрации посетителей

Основные принципы реализации, заложенные при разработке, позволяют разворачивать программный комплекс практически на любом недорогом компьютере в локальной сети клиента.
