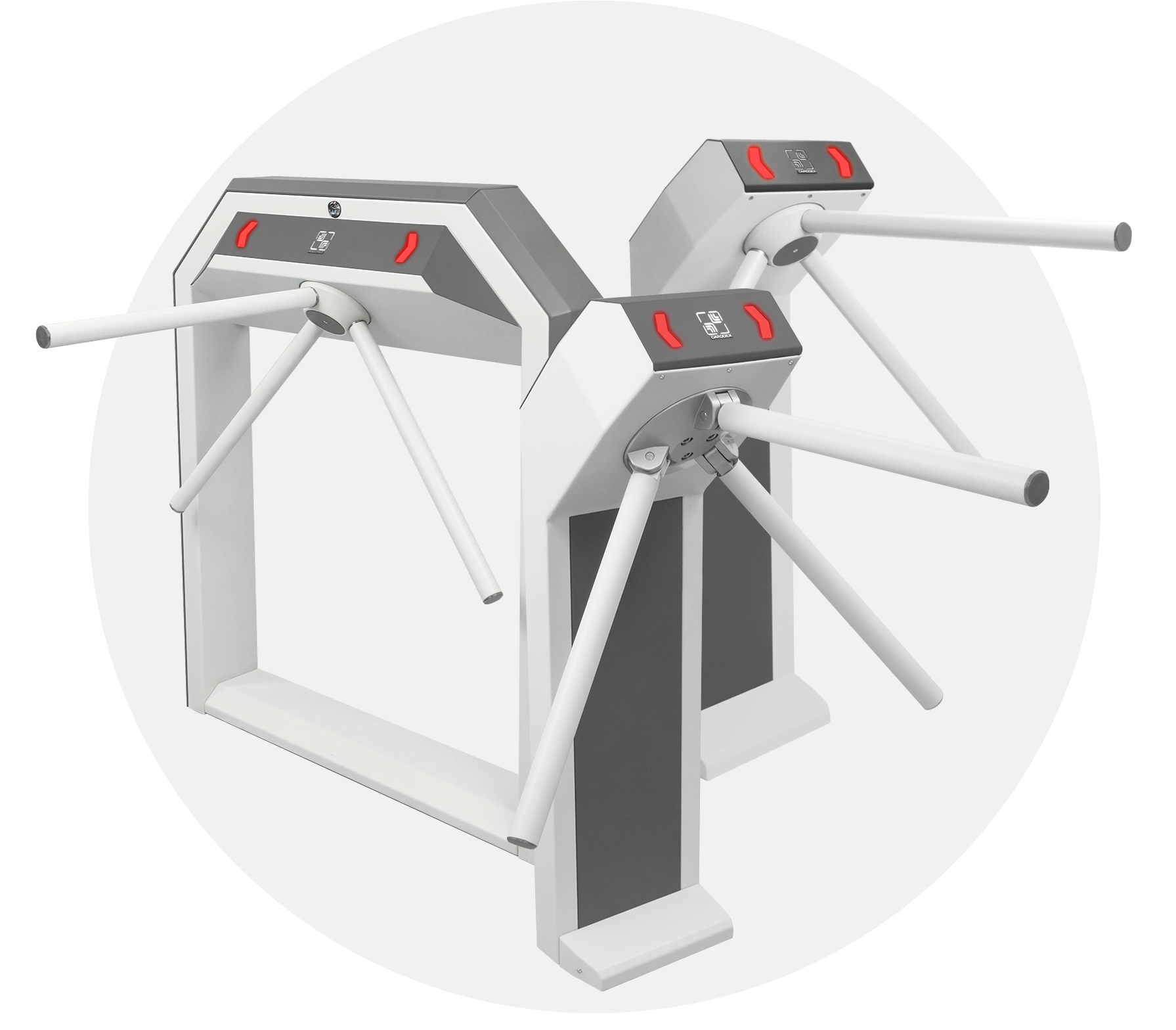

Турникеты и электронные проходные серии «STR»
- Особенности
- Характеристики
- Документация
Характеристики
-
ИдентификацияБесконтактные RFID-ключи
-
Однократный проходдо 35 человек в минуту
-
Свободный проход60 человек в минуту
-
Напряжение питания12 V
-
Средний ток потребленияот 0,6 до 6 А
-
Диапазон температур+1…+45 C
-
Средняя наработка на отказ5 000 000 проходов
-
Габариты компактного корпуса без планок255х278х955 мм
-
Габариты компактного корпуса с планками750х785х955 мм
-
Габариты тумбового корпуса без планок240х938х1052 мм
-
Габариты тумбового корпуса с планками750х938х1052 мм
-
Габариты двухпроходного корпуса без планок279х513х952 мм
-
Габариты двухпроходного корпуса с планками782х1494х952 мм
-
Рекомендуемая ширина прохода700 мм
-
Масса компактного турникета/ЭП (нетто)не более 30 кг
-
Масса тумбового турникета/ЭП (нетто)не более 45 кг
-
Масса двухпроходного турникета/ЭП (нетто)не более 50 кг
-
Средний срок службы12 лет
Документы
Простые и надежные
Турникеты CARDDEX серии «STR» отличаются простотой монтажа и удобством настроек. Надежные и современные они сочетают в себе лаконичный дизайн, долговечность и практичность в обслуживании.
Предназначены для работы в условиях средне-интенсивного использования и отлично подходят для установки в учебных заведениях и государственных учреждениях.
Лучшее сочетание цены, качества и функциональности
Турникеты и электронные проходные CARDDEX серии «STR» обладают широким функционалом и повышенной надежностью. Отличное сочетание цены и качества позволяет этому оборудованию уже долгое время оставаться одним из самых продаваемых на российском рынке. Данная серия турникетов выпускается в трех вариантах корпусов — компактном, компактном-двухпроходном и тумбовом, и комплектуется преграждающими планками типа «Стандарт» или «Механическая Антипаника».
Благодаря широкому выбору встраиваемых модулей, на базе турникетов серии «STR» можно легко создавать различные варианты комплектаций для решения практически любых задач контроля и управления доступом.
Управление
RFID
Беспроводной стационарный пульт
Проводной стационарный пульт
Безопасность
Механическая антипаника
Нормально-открытый механизм
Датчики несанкционированного прохода
Комфорт
Встроенный картоприемник
Гидравлическая демпфирующая система
Автономная и сетевая работа
Надежная механика
Оптические датчики
Система демпфирования
Система блокировки
Линейный электромагнит
Система доворота
Мягкость и бесшумность работы турникетного механизма CARDDEX «ТM-1», которым оснащается оборудование данной серии, способны вас удивить. Гидравлический демпфер повышает плавность и долговечность, а встроенный блок оптических датчиков в сочетании с системой доворота, всегда четко возвращает преграждающие планки турникета в исходное положение.
Механизм является нормально-открытым, что позволяет в 10 раз сократить энергопотребление и увеличить срок службы турникета до 12 лет. При этом отсутствует необходимость его разблокировки механическим ключом в случаях отключения питания или возникновения чрезвычайной ситуации.
Электроника, проверенная временем
Турникеты и электронные проходные серии STR комплектуются тремя видами управляющих контроллеров:

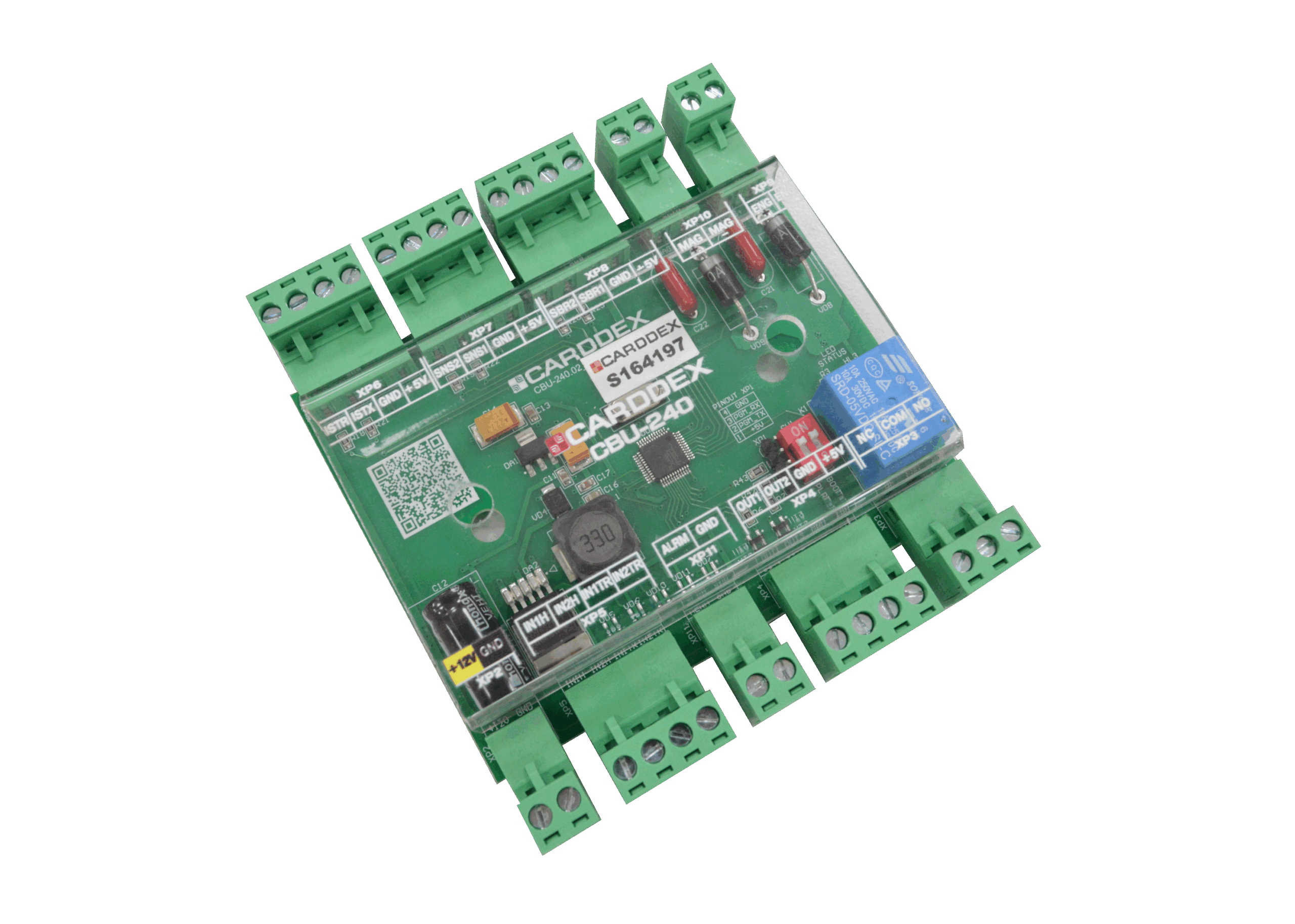

Контроллер турникета CARDDEX
«CBU-240»
Предназначен для работы турникета как исполнительного устройства и отлично подходит для интеграции со СКУД сторонних производителей
Контроллер турникета CARDDEX «CBU-240»
Контроллер CARDDEX «CBU-240» предназначен для работы в составе турникетов серий «STR» и «STL» в случаях, когда к функциональному наполнению электроники предъявлены стандартные требования.
Данный контроллер имеет следующие технические особенности:
- контроль работы механизмов CARDDEX «ТM-1» и CARDDEX «ТM-2»
- простота в эксплуатации и обслуживании;
- управление светодиодной индикацией турникета;
- возможность подключения контроллеров СКУД сторонних производителей по принципу «Сухой контакт»;
- наличие входов управления однократным проходом с подключением по принципу «Сухой контакт»;
- подключение датчиков несанкционированного прохода;
- наличие входа сигнала «Тревога»;
- Наличие выходов детектора факта прохода.
Контроллер автономной электронной проходной CARDDEX «CBU-260»
Поддерживает работу бесконтактных считывателей стандартов EM-Marin и Mifare и позволяет записывать в свою внутреннюю память до 5 000 идентификаторов пользователей
Контроллер автономной электронной проходной CARDDEX «CBU-260»
Контроллер CARDDEX «CBU-260» предназначен для работы в составе автономных электронных проходных серий «STR» и «STL».
Данный контроллер имеет следующие технические особенности:
- энергонезависимая память для хранения идентификаторов емкостью 5 000 номеров;
- контроль работы механизмов CARDDEX «ТМ-1» и CARDDEX «ТМ-2»;
- управление светодиодной индикацией турникета;
- наличие интерфейса Wiegand для подключения считывателей;
- подключение датчиков несанкционированного прохода;
- управление турникетом посредством проводного ПДУ;
- наличие входов управления однократным проходом с подключением по принципу «Сухой контакт»;
- наличие входа сигнала «Тревога»;
- наличие выходов детектора факта прохода.

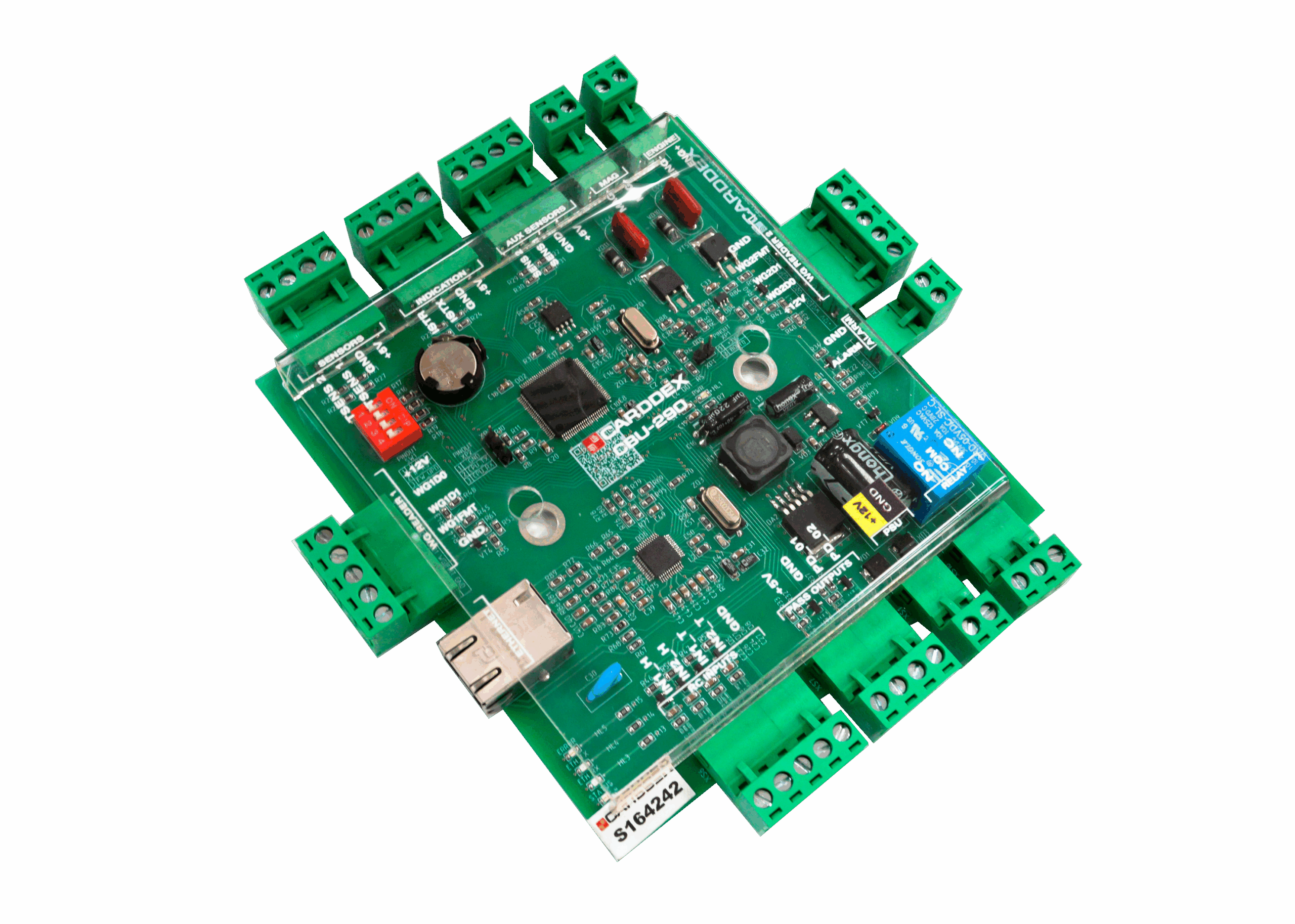

Контроллер сетевой электронной проходной CARDDEX «CBU-290»
Работает по Ethernet под управлением бесплатного ПО CARDDEX «TimeWork», создавая при этом полноценную систему контроля доступа и учета рабочего времени сотрудников
Контроллер сетевой электронной проходной CARDDEX «CBU-290»
Контроллер сетевой CBU-290 предназначен для работы в составе электронных проходных серий «STR» и «STL» производства компании CARDDEX.
Данный контроллер имеет следующие технические особенности:
- энергонезависимая память для хранения идентификаторов емкостью 5 000 номеров;
- энергонезависимая память для хранения событий емкостью 50 000 событий;
- контроль работы механизмов CARDDEX «ТМ-1» и CARDDEX «ТМ-2»;
- управление светодиодной индикацией турникета;
- наличие интерфейса Wiegand для подключения считывателей;
- подключение датчиков несанкционированного прохода;
- управление турникетом посредством проводного ПДУ;
- наличие входа сигнала «Тревога»;
- наличие интерфейса Ethernet для работы в составе ЛВС под управлением сервера СКУД.
Управление сетевым контроллером CARDDEX «CBU-290» производится с помощью бесплатного ПО CARDDEX «TimeWork».
Популярные комплекты

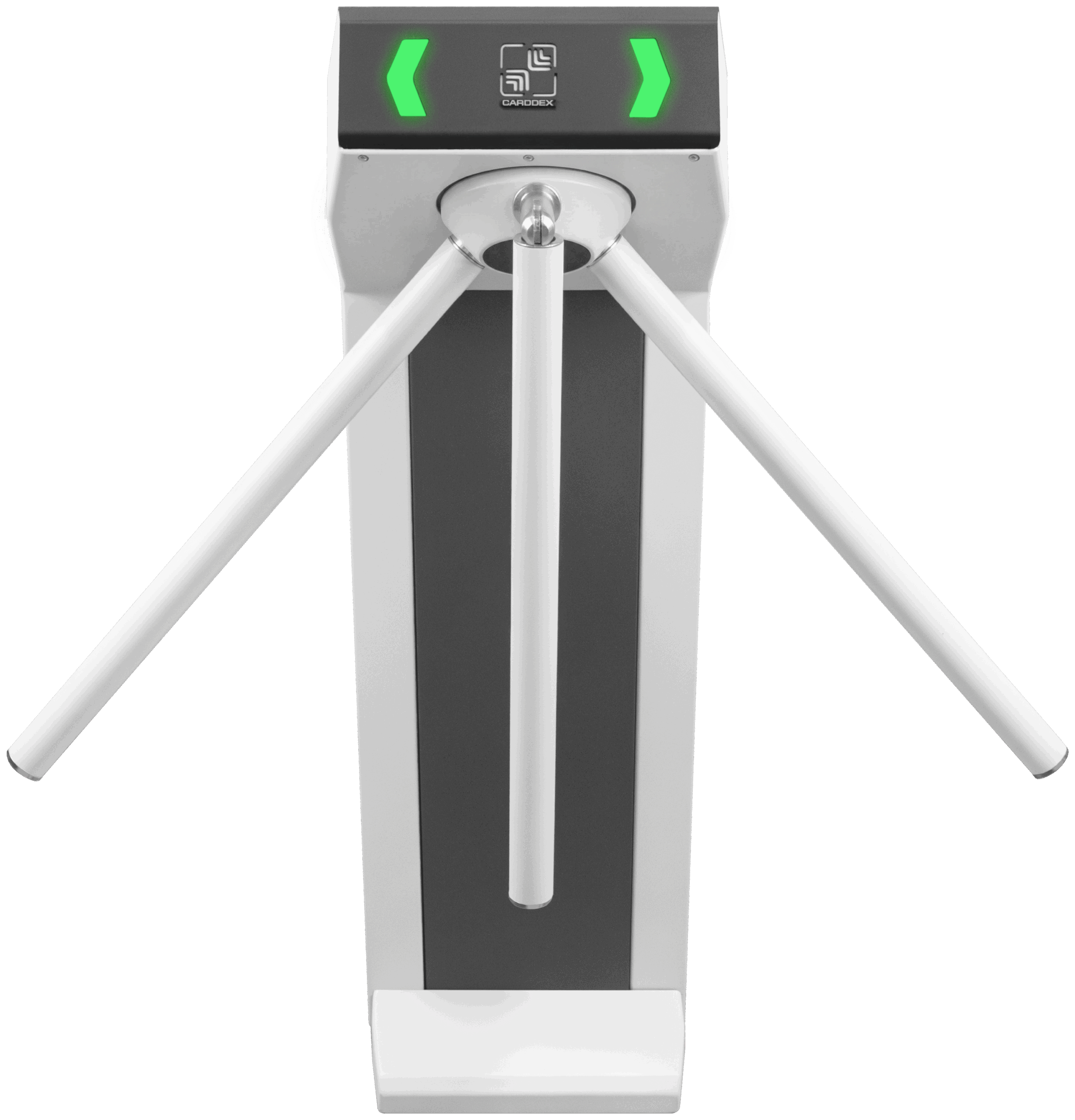

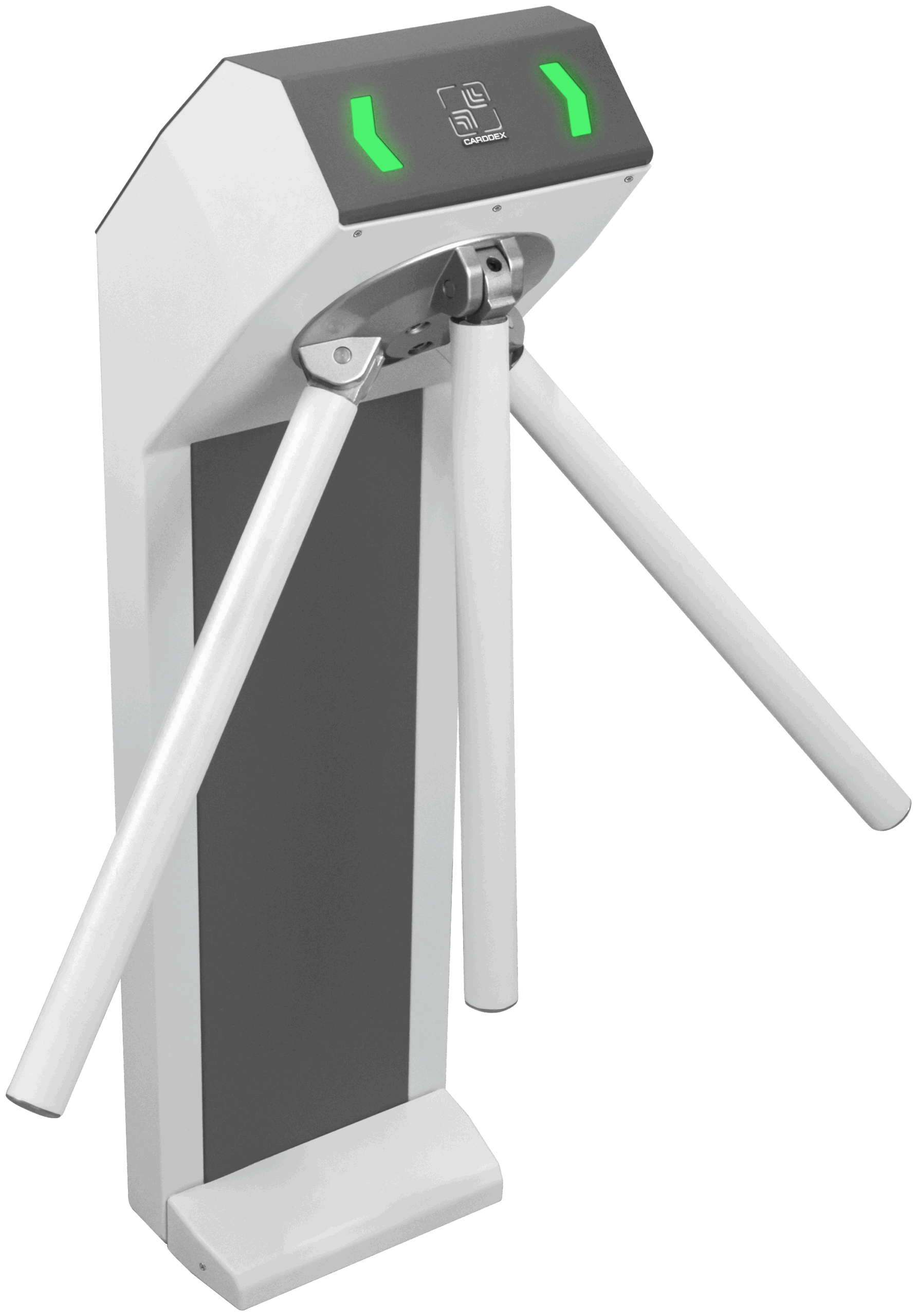

Комплект компактного турникета «STR-01C»
Комплект компактного турникета с преграждающими планками и пультом управления
Комплект компактного турникета «STR-01C»
Предназначен для работы турникета как исполнительного устройства. Он отлично подходит для интеграции со СКУД сторонних производителей и управляется оператором через проводной пульт.
Состав решения:
- Компактный турникет «STR-01»
- Комплект преграждающих планок Антипаника «PPA-06R»
- Проводной пульт управления турникетом «TW-02»
Представленный комплект — популярное типовое решение от CARDDEX. В зависимости от задач, состав комплекта может быть изменен.
Подробности уточняйте у наших специалистов.
Стоимость комплекта: 63 380 ₽
Дополнительные опции комплекта «STR-01C»:
- Преграждающие планки из нержавеющей стали «РРS-05R»
- Преграждающие планки «Антипаника» из стали с полимерным покрытием «PPA-06R»
- Преграждающие планки «Антипаника» из нержавеющей стали «PPS-06R»
- Ограждения прохода
- Секции «Антипаника» (с механическим или электромагнитным замком)
- Идентификаторы для турникетов
- Стационарные пульты
- Импульсный блок питания «PS-30» (24 Вт)
- Картоприемники серии «KR»

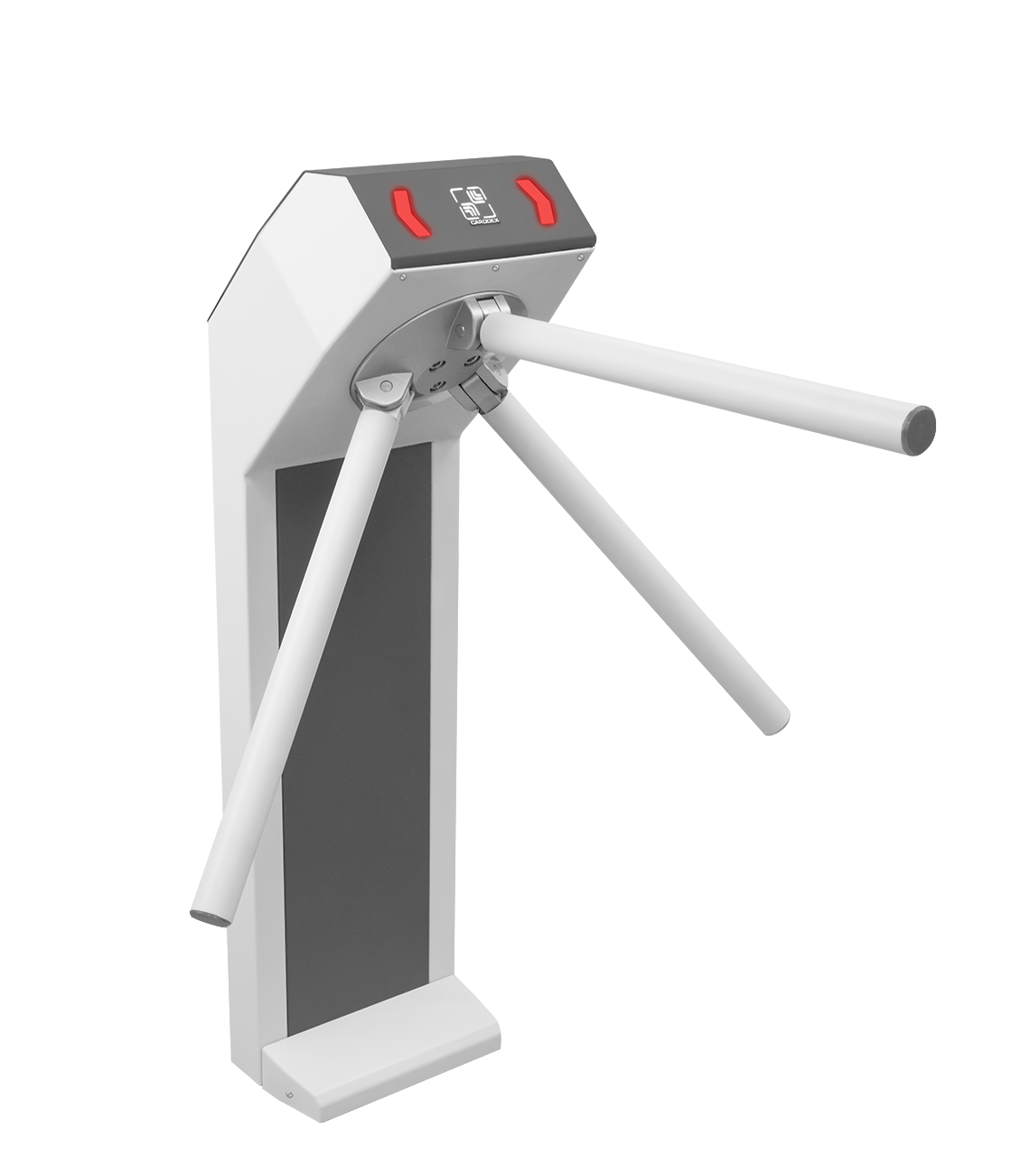

Комплект компактной автономной проходной «STR-01AEC»
Комплект компактной автономной проходной с контроллером до 5 000 пользователей
Комплект компактной автономной проходной «STR-01AEC»
Предназначен для простой организации контроля доступа на объекте. Проход осуществляется по персональным идентификаторам через встроенные бесконтактные считыватели формата EM-Marin. Помимо идентификаторов возможно подключение пульта дистанционного управления. Автономный контроллер «CBU-260» позволяет записывать в свою внутреннюю память до 5 000 идентификаторов пользователей.
Состав решения:
- Компактная автономная проходная «STR-01AE» (стойка турникета с автономным контроллером CBU-260 и встроенными считывателями формата EM-Marin)
- Комплект преграждающих планок Антипаника «PPA-06R»
- Проводной пульт управления турникетом «TW-02»
Представленный комплект — популярное типовое решение от CARDDEX. В зависимости от задач, состав комплекта может быть изменен.
Подробности уточняйте у наших специалистов.
Особенности: Автономный контроллер, хранящий в своей памяти до 5 000 пользователей
Стоимость комплекта: 69 160 ₽
Дополнительные опции комплекта «STR-01AEC»:
- Преграждающие планки из нержавеющей стали «РРS-05R»
- Преграждающие планки «Антипаника» из стали с полимерным покрытием «PPA-06R»
- Преграждающие планки «Антипаника» из нержавеющей стали «PPS-06R»
- Стационарные пульты
- Ограждения прохода
- Секции «Антипаника» (с механическим или электромагнитным замком)
- Импульсный блок питания «PS-30» (24 Вт)
- Идентификаторы для турникетов
- Картоприемники серии «KR»

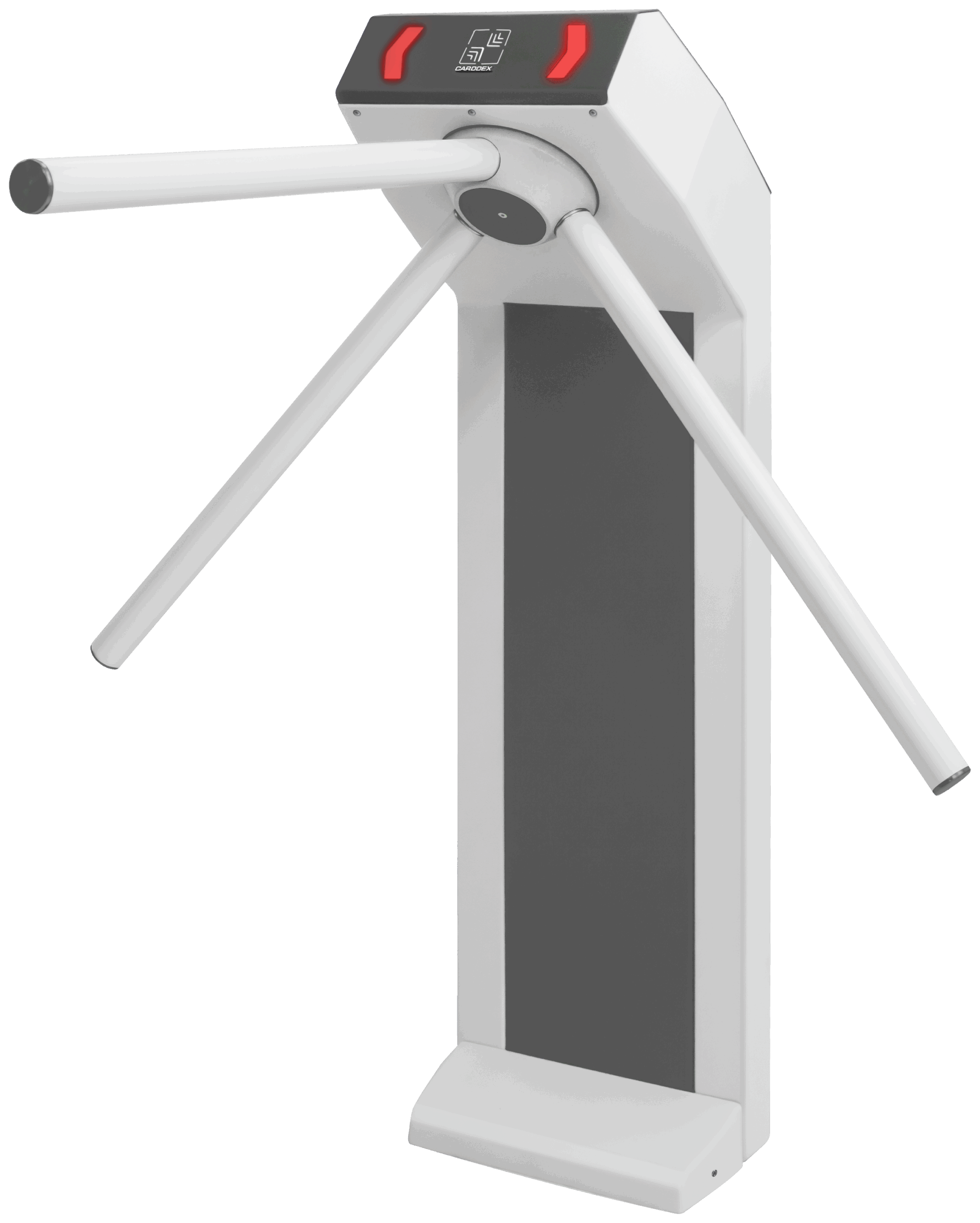

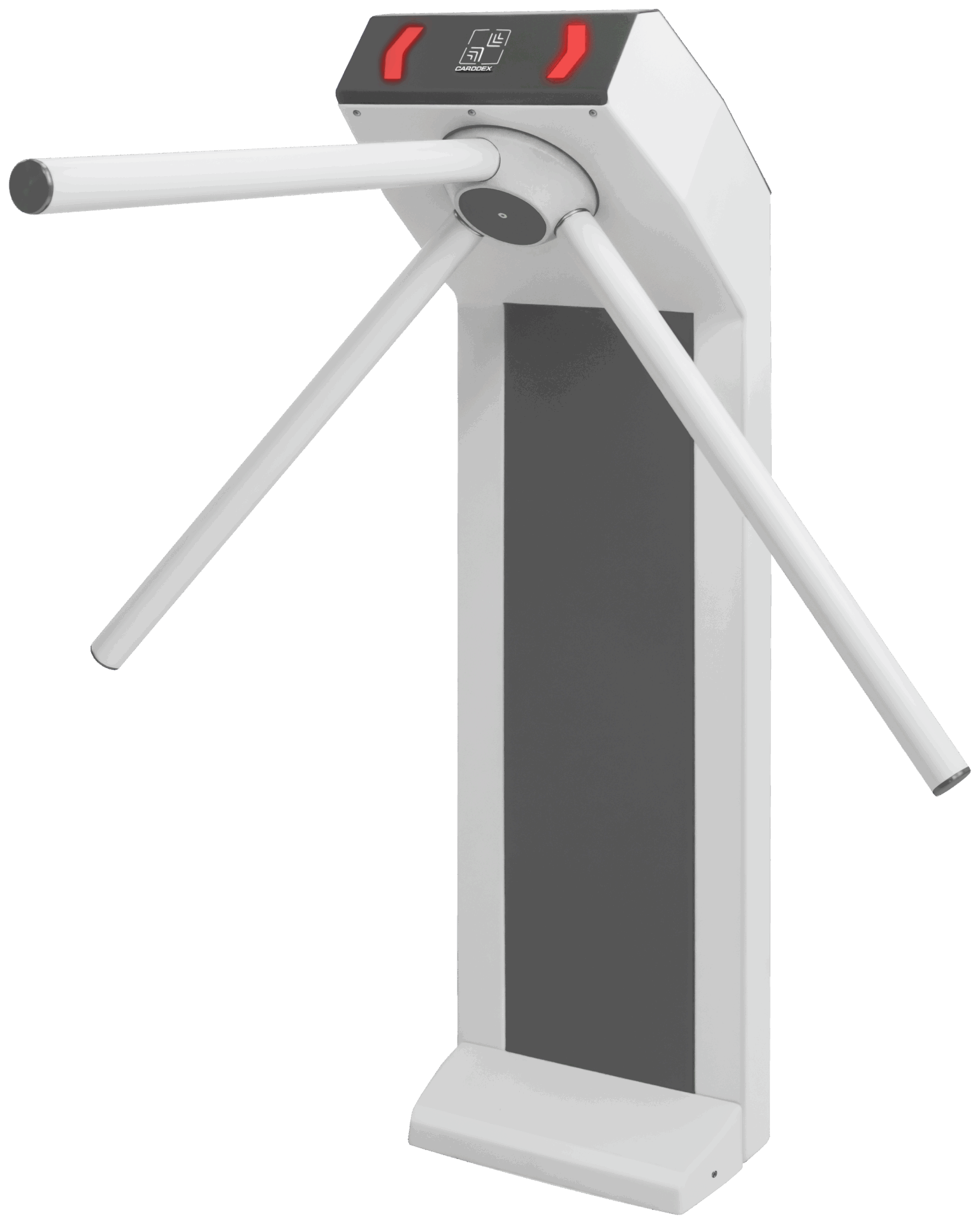

Комплект компактной сетевой проходной
«STR-01NEC»
Комплект компактной электронной проходной с сетевым контроллером и бесплатным ПО СКУД
Комплект компактной сетевой проходной «STR-01NEC»
Предназначен для организации полноценной системы контроля доступа и учета рабочего времени сотрудников на объекте. Проход осуществляется по персональным идентификаторам через встроенные бесконтактные считыватели формата EM-Marin. Сетевой контроллер «CBU-290» работает по сети Ethernet под управлением бесплатного ПО CARDDEX «TimeWork».
Состав решения:
- Компактная сетевая проходная «STR-01NE»
- Комплект преграждающих планок Антипаника «PPA-06R»
- Проводной пульт управления турникетом «TW-02»
Представленный комплект — популярное типовое решение от CARDDEX. В зависимости от задач, состав комплекта может быть изменен.
Подробности уточняйте у наших специалистов.
Особенности: Сетевой контроллер с бесплатным ПО.
Стоимость комплекта: по запросу
Дополнительные опции для комплекта «STR-01NEC»:
- Преграждающие планки из нержавеющей стали «РРS-05R»
- Преграждающие планки «Антипаника» из стали с полимерным покрытием «PPA-06R»
- Преграждающие планки «Антипаника» из нержавеющей стали «PPS-06R»
- Стационарные пульты
- Ограждения прохода
- Секции «Антипаника» (с механическим или электромагнитным замком)
- Импульсный блок питания «PS-30» (24 Вт)
- Идентификаторы для турникетов
- Картоприемники серии «KR»
Комплект двухпроходного турникета «STR-04C»
Комплект компактного двухпроходного турникета с преграждающими планками и пультом управления
Комплект двухпроходного турникета «STR-04C»
Предназначен для работы турникета как исполнительного устройства. Он отлично подходит для интеграции со СКУД сторонних производителей и управляется оператором через проводной пульт.
Состав решения:
- Двухпроходной турникет «STR-04»
- Комплект преграждающих планок Антипаника «PPA-06R» (2 компл.)
- Проводной пульт управления турникетом «TW-02» (2 шт.)
Представленный комплект — популярное типовое решение от CARDDEX. В зависимости от задач, состав комплекта может быть изменен.
Подробности уточняйте у наших специалистов.
Стоимость комплекта: 116 030 ₽
Дополнительные опции для комплекта «STR-04C»:
- Преграждающие планки из нержавеющей стали «РРS-05R»
- Преграждающие планки «Антипаника» из стали с полимерным покрытием «PPA-06R»
- Преграждающие планки «Антипаника» из нержавеющей стали «PPS-06R»
- Стационарные пульты
- Ограждения прохода
- Секции «Антипаника» (с механическим или электромагнитным замком)
- Импульсный блок питания «PS-30» (24 Вт)
- Идентификаторы для турникетов
- Картоприемники серии «KR»

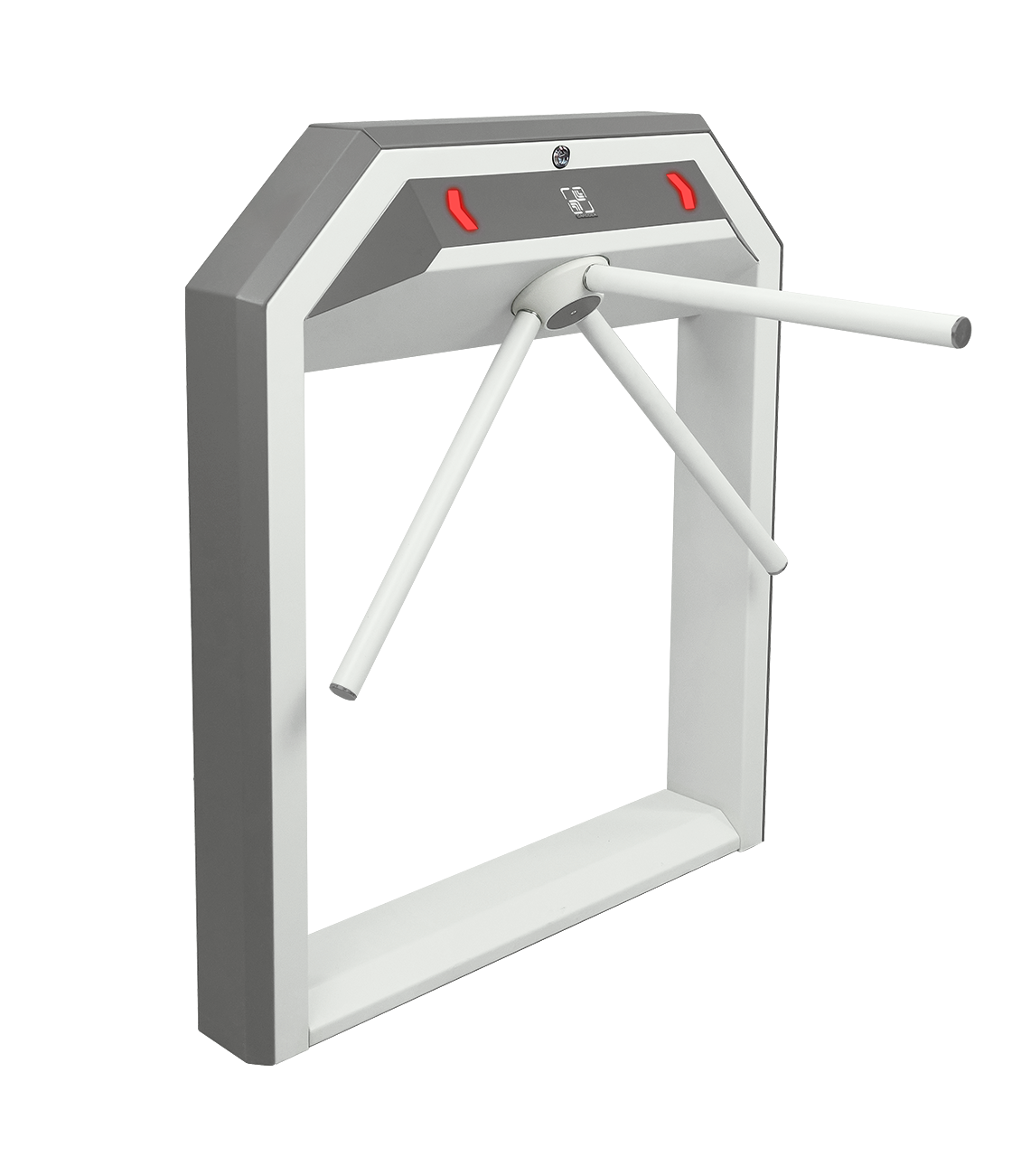

Комплект тумбового турникета «STR-03С»
Комплект тумбового турникета с датчиками несанкционированного прохода, преграждающими планками и пультом управления
Комплект тумбового турникета «STR-03C»
Предназначен для работы турникета как исполнительного устройства. Он отлично подходит для интеграции со СКУД сторонних производителей и управляется оператором через проводной пульт.
Состав решения:
- Тумбовый турникет «STR-03»
- Комплект преграждающих планок Антипаника «PPA-06R»
- Проводной пульт управления турникетом «TW-02»
Представленный комплект — популярное типовое решение от CARDDEX. В зависимости от задач, состав комплекта может быть изменен.
Подробности уточняйте у наших специалистов.
Стоимость комплекта: 100 590 ₽
Дополнительные опции для комплекта «STR-03C»:
- Преграждающие планки из нержавеющей стали «РРS-05R»
- Преграждающие планки «Антипаника» из стали с полимерным покрытием «PPA-06R»
- Преграждающие планки «Антипаника» из нержавеющей стали «PPS-06R»
- Стационарные пульты
- Ограждения прохода
- Секции «Антипаника» (с механическим или электромагнитным замком)
- Импульсный блок питания «PS-30» (24 Вт)
- Идентификаторы для турникетов
Комплект тумбового турникета со встроенным картоприемником «STR-03KEС»
Комплект тумбового турникета с датчиками несанкционированного прохода и встроенным картоприемником для организации прохода с гостевым доступом
Комплект тумбового турникета со встроенным картоприемником «STR-03KEC»
Комплект тумбового турникета для формирования и организации зоны прохода с преграждающими планками. Установленная сигнальная лампа и датчики несанкционированного прохода обеспечивают дополнительную безопасность. Содержит встроенный картоприемник для организации гостевого доступа на объект. Проход возможен с помощью пульта дистанционного управления.
Состав решения:
- Тумбовый турникет «STR-03»
- Комплект преграждающих планок Антипаника «PPA-06R»
- Проводной пульт управления турникетом «TW-02»
- Встроенный картоприемник «KS-03E» со встроенным считывателем формата EM-Marin
Представленный комплект — популярное типовое решение от CARDDEX. В зависимости от задач, состав комплекта может быть изменен.
Подробности уточняйте у наших специалистов.
Стоимость комплекта: 131 010 ₽
Дополнительные опции для комплекта «STR-03KEC»:
- Преграждающие планки из нержавеющей стали «РРS-05R»
- Преграждающие планки «Антипаника» из стали с полимерным покрытием «PPA-06R»
- Преграждающие планки «Антипаника» из нержавеющей стали «PPS-06R»
- Стационарные пульты
- Ограждения прохода
- Секции «Антипаника» (с механическим или электромагнитным замком)
- Импульсный блок питания «PS-30» (24 Вт)
- Идентификаторы для турникетов
Бесплатное ПО СКУД и УРВ CARDDEX «TimeWork»
Программное обеспечение CARDDEX TimeWork обеспечивает эффективное управление физическим доступом на территорию, регистрацию посетителей, формирование необходимых отчетов и контроль работы персонала для создания порядка и соблюдения норм трудовой дисциплины.
CARDDEX TimeWork проста в использовании и позволяет организовать систему контроля доступа как в небольшом офисе, так и на промышленном объекте с распределенными зонами доступа.
ПО CARDDEX «TimeWork» работает только с контроллерами сетевых электронных проходных «CBU-290»
Беспроводное управление турникетами
Комплект беспроводного управления позволяет оператору дистанционно управлять турникетами CARDDEX через ПК с помощью фирменного приложения.
Для работы модуля не требуется прокладка проводов, за счет чего упрощается процесс монтажа и не нарушается эстетический вид помещения.
Комплект состоит из 2-х элементов:
- Передатчик RMT-01. Получает команды от ПО и отправляет их на приемник RMR-01.
- Приемник RMR-01. Получает данные от передатчика RMT-01 и отправляет управляющие сигналы на контроллер турникета CARDDEX.
К одному передатчику возможно параллельное подключение до 16 приемников, что позволяет управлять несколькими точками прохода на более сложных объектах.
Турникет CARDDEX
Приемник RMR-01
Передатчик RMT-01
Рабочий ПК
